MINI FAKRA 4P 90°板端連接器自動組裝設備，也叫MINI FAKRA 4P 90°板端連接器自動機，是一款專為生產MINI FAKRA 4P 90°板端連接器而設計的自動化設備。該設備集成了先進的機械、電氣和軟件技術，能夠?qū)崿F(xiàn)高效、穩定、精準的組裝過程，以滿足電子行業對高精度、高可靠性的需求。
MINI FAKRA 4P 90°板端連接器自動組裝設備介紹
1、上下料系統：采用自動化上下料裝置，實現連接器的自動供料和取料。
2、組裝系統：包括夾具、導向裝置、組裝機器人等，實現連接器的自動組裝。
3、檢測系統：采用高精度視覺檢測系統，實時檢測連接器的組裝質量。
4、控制系統：采用工業級PLC編程，實現設備的自動化運行和監控。
5、電氣系統：包括電源、控制系統、執行器等，為設備提供穩定、可靠的電力和信號傳輸。
6、機器視覺系統：用于識別連接器的位置、方向等，實現精確的組裝。
MINI FAKRA 4P 90°板端連接器自動組裝設備結構
1、上下料系統：采用振動盤和輸送帶相結合的方式，實現連接器的自動供料。振動盤可以將連接器分類并整齊地送到輸送帶上，輸送帶再將連接器送至組裝工位。
2、組裝系統：
A、夾具：用于固定連接器，保證組裝過程中連接器的穩定性。
B、導向裝置：引導連接器在組裝過程中沿預定軌跡運動。
C、組裝機器人：采用六軸或四軸機器人，實現連接器的自動組裝。機器人具有高精度、高速度、高可靠性的特點，能夠滿足復雜組裝過程的要求。
3、檢測系統：包括光源、鏡頭、圖像處理軟件等，用于實時檢測連接器的組裝質量。檢測內容包括連接器位置、方向、間距等。
4、控制系統：采用工業級PLC編程，實現對設備的自動化運行和監控。PLC具有強大的邏輯運算、數據處理、通信等功能，能夠滿足復雜生產環境的需要。
5、電氣系統：包括電源、控制系統、執行器等，為設備提供穩定、可靠的電力和信號傳輸。電源采用雙回路設計，確保設備的連續運行。
6、機器視覺系統：包括光源、鏡頭、圖像處理軟件等，用于識別連接器的位置、方向等。機器視覺系統具有高分辨率、高幀率的特點，能夠滿足高精度組裝的要求。

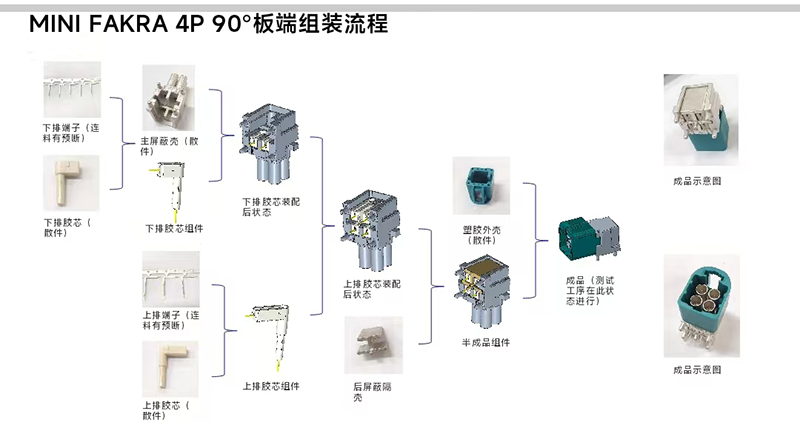

MINI FAKRA 4P 90°板端連接器自動組裝設備生產過程
1、上下料：振動盤將連接器分類并整齊地送到輸送帶上，輸送帶再將連接器送至組裝工位。
2、組裝：組裝機器人根據設定的軌跡，將連接器準確地組裝到預定位置。在組裝過程中，夾具和導向裝置保證連接器的穩定性。
3、檢測：機器視覺系統識別連接器的位置、方向等，實時檢測組裝質量。如有不合格品，設備將自動報警并停止運行。
4、控制與監控：PLC控制系統實現對設備的自動化運行和監控。操作人員可以通過觸摸屏實時了解設備運行狀態，并進行參數調整。
5、生產數據記錄：設備自動記錄生產過程中的各項數據，如組裝速度、合格率等，便于生產管理和追溯。
6、故障處理：設備具有自我診斷功能，能夠在發生故障時自動報警，并提供故障原因和解決方案。
MINI FAKRA 4P 90°板端連接器自動組裝設備具有高效、穩定、精準的特點，能夠滿足電子行業對高精度、高可靠性的需求。該設備的投入使用，將極大地提高生產效率，降低人力成本，為我國電子制造業的發展貢獻力量。
