蝶閥自動裝配生產線，是一種根據客戶需求，利用電子控制技術結合機械運行原理，把蝶閥從零件全自動化裝配成為成品過程的非標自動化裝配生產線。
一、蝶閥自動裝配生產線的設計目的
1.1、提升生產效率：通過自動化設備替代人工操作，實現連續高速裝配，縮短單件生產周期。
1.2、保證產品質量一致性：精確控制裝配參數(如螺栓扭矩、密封件壓裝力)，減少人為誤差導致的泄漏或性能不穩定。
1.3、降低生產成本：減少人工依賴，優化物料流轉，降低長期運營成本。
1.4、增強生產柔性：兼容多規格蝶閥(如DN50-DN300)的快速換型生產，適應小批量定制需求。
1.5、改善工作環境：替代人工完成重負載(如閥體搬運)及重復性勞動，提升安全性。
二、蝶閥自動裝配生產線的主要組成部分
| 模塊 | 核心設備/功能 |
| 物料供給系統 | 閥體/閥板自動上料機 |
| 密封圈振動盤供料器 | |
| 螺栓/墊片智能料塔 | |
| AGV/RGV物料轉運小車 | |
| 自動裝配單元 | 機器人裝配工作站（6軸工業機器人） |
| 高精度壓裝設備（密封件安裝） | |
| 自動擰緊工位（伺服電動扳手） | |
| 閥桿與執行器對接機械手 | |
| 在線檢測系統 | 機器視覺定位（密封圈裝配狀態） |
| 扭矩傳感器（螺栓緊固監控） | |
| 氣密性測試臺（自動充壓檢漏） | |
| 尺寸激光掃描儀 | |
| 輸送與調度 | 倍速鏈/滾筒輸送線 |
| PLC控制分流轉載機構 | |
| 條碼/RFID產品追溯系統 | |
| 控制系統 | 中央控制臺（SCADA系統） |
| MES生產執行系統（訂單調度、數據管理） | |
| 安全防護（光柵、急停） |
三、蝶閥自動裝配生產線的生產流程

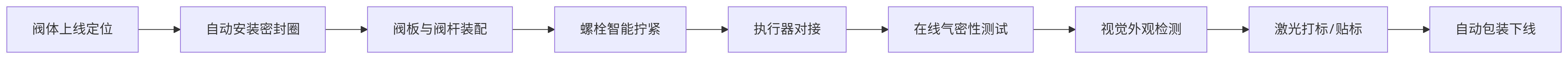

請點擊輸入圖片描述（最多18字）
3.1、閥體預處理：自動清洗、定位夾緊，視覺系統校驗型號。
3.2、密封件裝配：機械手抓取O型圈/襯膠，恒力壓裝確保無扭曲。
3.3、緊固控制：伺服扳手分階段擰緊螺栓，實時反饋扭矩曲線至MES。
3.4、測試環節：
3.4.1、氣密性：0.6MPa保壓測試，泄漏率≤0.1%
3.4.2、動作測試：模擬90°開關，監測扭矩波動
3.5數據追溯：每個蝶閥生成唯一ID，存儲裝配參數及測試報告。
四、蝶閥自動裝配生產線的使用注意事項
4.1、柔性設計：采用模塊化夾具，支持閥體法蘭標準(ANSI/GB/JIS)的快速切換。
4.2、防錯防呆機制
4.2.1、密封圈顏色識別(避免材質混用)
4.2.2、螺栓數量光電計數報警
4.3、設備可靠性
4.3.1、關鍵工位(如擰緊站)冗余備份
4.3.2、定期校準壓力傳感器/扭矩工具
4.4、人機協作安全
4.4.1、高風險區域設置安全激光掃描儀
4.4.2、維護模式啟用雙按鈕啟動
4.5、質量控制點
4.5.1、密封面清潔度自動檢測(避免顆粒物導致泄漏)
4.5.2、裝配前后閥板同心度在線測量
4.6、環保與維護
4.6.1、潤滑劑定量注入系統(減少浪費)
4.6.2、設計設備維護窗口(每周預防性保養)
實施價值：該自動化生產線可實現節拍≤90秒/臺，產品合格率≥98.8%，人工成本降低60%，適用于消防閥、水處理閥等批量制造領域，為蝶閥制造企業提供智能化升級核心解決方案。
注：實際設計中需根據具體產品結構(如中線/雙偏心蝶閥)、產能需求(年產5萬/50萬臺)及投資預算進行設備選型優化。
