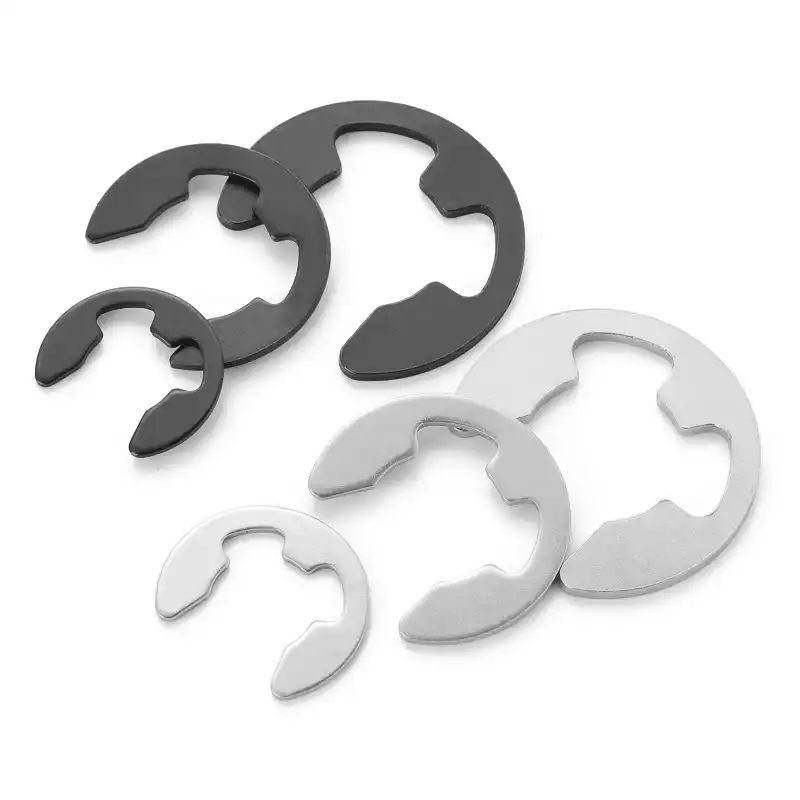

一、開口卡簧自動裝配機的主要機構
1、卡簧供料與定向機構：
1.1、振動盤： 這是最常用的供料方式。振動盤通過電磁振動將散亂堆放的卡簧有序排列，并利用卡簧的特定形狀(開口方向)和內部軌道結構，篩選出方向一致的卡簧，輸送到出料軌道。
1.2、直振軌道/送料導軌： 連接振動盤出口，通過持續微振動將已定向的卡簧平穩、連續地向前輸送到指定的取料或分離位置。
1.3、分料/分離機構： 位于軌道末端，確保每次只放行一個卡簧。常見的有：
1.3.1、氣動阻擋/頂針： 利用氣缸驅動的擋塊或頂針，在需要時阻擋后續卡簧，僅允許最前端一個通過。
1.3.2、旋轉分度盤： 帶有特定卡槽的轉盤，每次旋轉一個工位，從軌道接收一個卡簧并將其帶到取料位置。
1.4、卡簧抓取與搬運機構：
2、機械手/取料臂： 核心執行部件。通常采用：
2.1、氣動滑臺/氣缸組合： 實現X/Y/Z方向的直線運動，成本較低，結構簡單。
2.2、伺服電機驅動模組/機械臂： 提供更精確、更靈活的運動軌跡控制，適用于復雜裝配或高精度要求場景。
2.3、專用取料手爪： 安裝在機械手末端的執行器，專門設計用于抓取開口卡簧。常見形式：
2.4、氣動夾爪： 內撐式或外夾式，根據卡簧內徑或外徑設計，確保穩定抓取而不損傷卡簧。
2.5、真空吸嘴： 適用于表面平整、不易變形的卡簧，需注意卡簧開口處可能漏氣。
2.6、特殊設計的擴張頭/收縮頭： 直接模擬裝配動作，在抓取的同時可能完成初步的撐開或收縮。
3、工件定位與夾緊機構：
3.1、工件載具/夾具： 用于精確定位和可靠夾持待裝配卡簧的軸或工件(如軸承座)。通常具有V型塊、定位銷、仿形槽等結構。
3.2、夾緊裝置： 氣缸或伺服電機驅動，確保工件在裝配過程中牢固不動，防止偏移影響裝配精度。可能包含氣動/液壓夾具或快速夾緊機構。
3.3、卡簧壓裝/擴張機構：
3.4、壓裝頭/擴張器： 這是裝配動作的核心執行部件。其設計取決于卡簧類型(軸用卡簧需擴張裝入軸槽，孔用卡簧需收縮裝入孔槽)。常見形式：
3.5、錐形心軸/擴張頭： 用于軸用卡簧。機械手將卡簧套在錐形頭上，壓裝時錐頭下行(或工件上行)迫使卡簧張開，當卡簧到達軸上的卡槽位置時，錐頭退出，卡簧收縮卡入槽內。

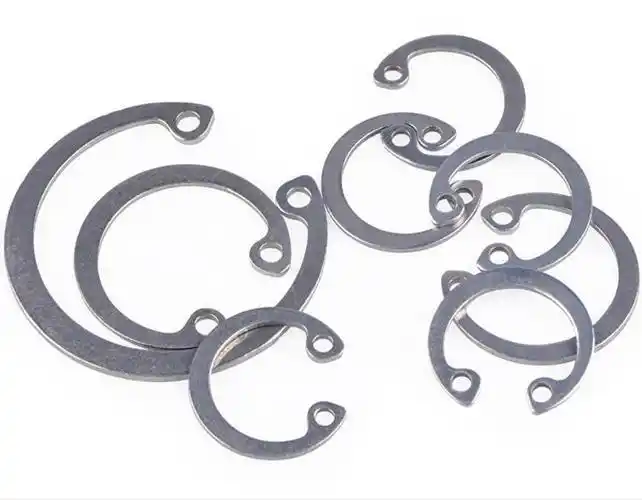

3.6、收縮套/壓套： 用于孔用卡簧。機械手將卡簧放入收縮套內，壓裝時壓套下行(或工件上行)，將卡簧壓入收縮套使其直徑縮小，當?shù)竭_(dá)孔內卡槽位置時，壓套抬起，卡簧張開卡入槽內。
3.7、壓裝驅動單元： 提供壓裝所需的力和行程。通常由伺服電機+滾珠絲杠模組或高精度氣缸實現，可精確控制壓裝力和位移。
4、檢測與反饋系統：
4.1、傳感器： 遍布各關鍵工位，用于檢測卡簧有無、位置正確性、工件到位、夾具夾緊狀態、壓裝到位等(光電傳感器、光纖傳感器、接近開關等)。
4.2、壓力傳感器： 集成在壓裝機構中，實時監測壓裝力，判斷裝配是否正常(如卡簧是否卡入槽底、有無卡死)。
4.3、視覺系統 (可選但日益普及)： 用于精確定位工件上的卡槽、引導機械手抓取/放置、檢查卡簧最終裝配位置是否正確、方向是否無誤，極大提升裝配可靠性和質量管控。
5、控制系統：
5.1、PLC (可編程邏輯控制器)： 設備的大腦，接收各傳感器信號，根據預設程序邏輯控制所有執行機構(氣缸、伺服電機、振動盤等)的協同動作。
5.2、HMI (人機界面)： 觸摸屏，供操作人員設定參數(如壓裝力、行程、速度)、監控設備運行狀態、查看產量/報警信息、啟停設備。
5.3、伺服驅動器/變頻器： 控制伺服電機和振動盤的運行。
6、機架與安全防護：
6.1、堅固機架： 支撐所有機構，保證設備剛性和穩定性。
6.2、安全防護罩/光柵： 防止操作人員接觸運動部件，保障人身安全。通常配有安全門鎖，開門即停機。
二、開口卡簧自動裝配機的工作流程
1、上料： 操作人員將待裝配的軸/工件放入指定載具或上料區域(也可能是自動上料線連接)。
2、工件定位夾緊： 載具將工件移動到裝配工位，夾具動作，精確固定工件。
3、卡簧供料與分離：
4、振動盤啟動，將散裝卡簧有序排列并定向輸出。
5、卡簧通過直振軌道輸送至分料機構。
6、分料機構(如氣動擋塊)動作，分離出單個方向正確的卡簧，并使其處于待抓取位置。
7、卡簧抓?。?nbsp;機械手移動到卡簧待取位置，末端手爪(夾爪或吸嘴)動作，可靠抓取單個卡簧。
8、卡簧搬運與預定位： 機械手將抓取的卡簧搬運到工件上方的裝配準備位置。視覺系統可能在此刻進行二次定位確認。
9、卡簧裝配：
9.1、軸用卡簧： 機械手將卡簧套在設備上的擴張頭上(或擴張頭伸入卡簧內孔)。壓裝機構驅動擴張頭下行(或工件上行)，錐形面將卡簧擴張至略大于軸徑。當擴張頭帶動卡簧到達軸上卡簧槽位置時，擴張頭停止或略微回退，卡簧依靠自身彈性收縮，精確卡入軸槽內。擴張頭完全退出。
9.2、孔用卡簧： 機械手將卡簧放入設備上的壓套內(或直接放置在工件孔口上方)。壓裝機構驅動壓套下行(或工件上行)，壓套內壁迫使卡簧收縮至小于孔徑。當壓套將卡簧壓入孔內卡槽位置時，壓套停止或抬起，卡簧依靠自身彈性張開，精確卡入孔槽內。
10、裝配檢測：
10.1、壓裝過程中的壓力傳感器實時監控壓裝力曲線，判斷是否卡入到位(力值陡升后平穩或下降)。
10.2、(可選) 視覺系統拍照，檢查卡簧是否完全卡入槽內、方向是否正確。
10.3、其他傳感器檢測壓裝頭/壓套是否完全退回原位。
11、下料/復位： 夾具松開，裝配完成的工件被移出裝配工位(通過載具移走、機械手抓走或滑入下料槽)。機械手和各機構復位，準備下一個循環。
12、異常處理： 如果任何環節的傳感器檢測到異常(如缺料、卡料、裝配力異常、視覺檢測失敗)，PLC會觸發報警，設備停機或進入安全狀態，等待操作人員處理。
三、開口卡簧自動裝配機的優勢
1、高效率： 遠超人工作業速度，節拍可達幾秒/件。
2、高質量： 裝配位置精確、一致性好，減少人為錯誤和損傷。
3、高可靠性： 自動化運行穩定，減少因疲勞導致的失誤。
4、高安全性： 避免人工操作時卡簧飛濺傷手的風險。
5、降低成本： 減少人工依賴，降低長期人力成本。
6、易于管理： 生產數據(產量、節拍、良率)可記錄可追溯。
四、開口卡簧自動裝配機的應用領域
廣泛應用于汽車零部件(變速箱、發動機、輪轂軸承)、電機、泵閥、家電、電動工具、精密儀器等需要大量使用開口卡簧進行軸向定位的制造業領域。
開口卡簧自動裝配機通過精密的機構設計和智能的控制系統，將供料、定向、抓取、搬運、壓裝、檢測等工序完美集成，實現了開口卡簧裝配的全流程自動化，是現代高效、精益生產中不可或缺的關鍵設備。
