非標自動擰緊設備，是針對工業生產中復雜、多變的擰緊需求而開發的定制化自動化裝備，旨在解決傳統人工或半自動擰緊方式效率低、精度差、一致性不足等問題。
一、非標自動擰緊設備的設計目的
1.1、提升生產效率：通過自動化替代人工，減少重復性勞動，實現24小時連續作業。
1.2、保證工藝質量：精確控制扭矩、角度、轉速等參數，避免因人為因素導致的過緊或松動。
1.3、適應復雜場景：針對非標準化工件(如異形結構、多規格螺紋、特殊材料)提供定制化解決方案。
1.4、降低綜合成本：減少人工依賴，降低因操作失誤造成的返工或報廢損失。
二、非標自動擰緊設備的機構組成
非標自動擰緊設備通常由以下核心模塊構成：
2.1、機械結構
2.1.1、多軸機械臂/滑臺模組：負責定位螺絲孔或待擰緊工件，支持XYZ三軸或多自由度運動。
2.1.2、擰緊執行單元：集成伺服電機、扭矩傳感器、角度編碼器及快換式批頭，適應不同規格螺釘。
2.2、動力與驅動系統
2.2.1、伺服驅動系統：提供高精度轉速與扭矩輸出，確保擰緊過程穩定可控。
2.2.2、氣動/電動供料系統：自動輸送螺絲、墊片等輔料，支持振動盤、導軌或柔性送料機構。
2.3、智能控制系統
2.3.1、PLC/工控機：作為主控單元，執行預設程序并協調各模塊動作。
2.3.2、人機界面（HMI）：提供參數設置、實時監控及故障報警功能。
2.3.3、數據采集系統：記錄扭矩-角度曲線、擰緊次數等數據，支持工藝追溯。
2.4、檢測與反饋模塊
2.4.1、視覺定位系統：通過工業相機識別工件位置，修正裝配偏差。
2.4.2、力覺反饋裝置：實時監測擰緊阻力，防止滑牙或螺紋損壞。
2.5、安全防護裝置
光柵、急停按鈕、防護罩等，確保設備運行安全。

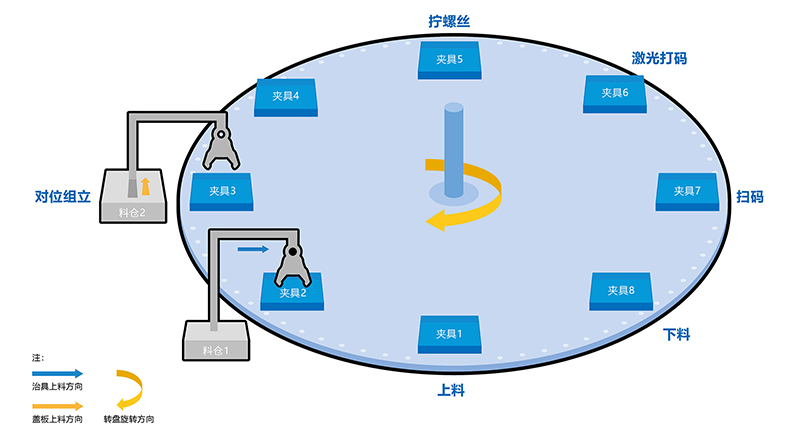

三、非標自動擰緊設備的工作原理
3.1、定位與識別
視覺系統掃描工件并定位目標孔位，機械臂攜帶擰緊頭移動至作業位置。
3.2、供料與抓取
供料系統將螺絲輸送至指定位置，真空吸嘴或磁吸裝置抓取螺絲并預裝至孔位。
3.3、擰緊過程控制
3.3.1、扭矩優先模式：伺服電機以預設轉速旋轉，達到目標扭矩后自動停止(適用于標準件)。
3.3.2、角度監控模式：在達到基礎扭矩后繼續旋轉至指定角度，確保螺紋完全咬合(適用于密封或防松場景)。
3.3.3、復合控制模式：同步監測扭矩和角度，通過算法動態調整參數，防止過載或欠擰。
3.4、質量判定與反饋
系統對比實際擰緊曲線與標準曲線，判定合格性;不合格品觸發報警或進入返修流程。
3.5、循環與數據上傳
完成單次作業后復位，數據上傳至MES系統，支持生產統計與工藝優化。
四、非標自動擰緊設備的適用對象
非標自動擰緊設備廣泛應用于對精度、效率、一致性要求較高的行業：
4.1、汽車制造
發動機缸體螺栓、輪轂緊固、電池包組裝、內飾件安裝。
4.2、電子電器
精密PCB板螺絲鎖附、微型設備(如手機、智能手表)內部結構裝配。
4.3、航空航天
航空發動機葉片固定、艙體結構件高精度防松擰緊。
4.4、家電行業
空調壓縮機、洗衣機滾筒、冰箱門體等大扭矩裝配場景。
4.5、新能源領域
光伏支架安裝、儲能設備連接件、風力發電機螺栓組擰緊。
五、非標自動擰緊設備的技術優勢
5.1、高度柔性化：通過模塊化設計，可快速切換批頭、調整參數，適應多品種小批量生產。
5.2、智能防錯機制：漏擰、浮鎖、滑牙等異常狀態實時檢測，良品率可達99.9%以上。
5.3、節能環保：相比傳統氣動工具，電能驅動噪音低、能耗少，符合綠色制造趨勢。
非標自動擰緊設備通過集成機械、電氣、傳感與智能控制技術，解決了傳統裝配工藝的痛點，尤其適用于產品迭代快、工藝復雜度高的高端制造領域。其定制化特性可深度匹配客戶需求，成為智能制造體系中不可或缺的關鍵裝備。
