一、電源線插銅片焊線非標自動化設備的設計目的
1.1、提升生產效率：通過自動化連續作業替代人工插銅片、焊接等重復性操作，單機產能可提升3-5倍。
1.2、確保工藝一致性：通過高精度定位與焊接參數控制，避免人工操作導致的虛焊、偏移等缺陷，良品率≥99.5%。
1.3、降低綜合成本：減少人工依賴，單班次操作人員由3-5人縮減至1人，設備投資回收周期控制在12個月內。
1.4、適應多規格生產：模塊化設計兼容不同線徑（0.5-6mm²）、插片類型（U型/Y型/針式）及焊點要求（單點/多點焊接）。

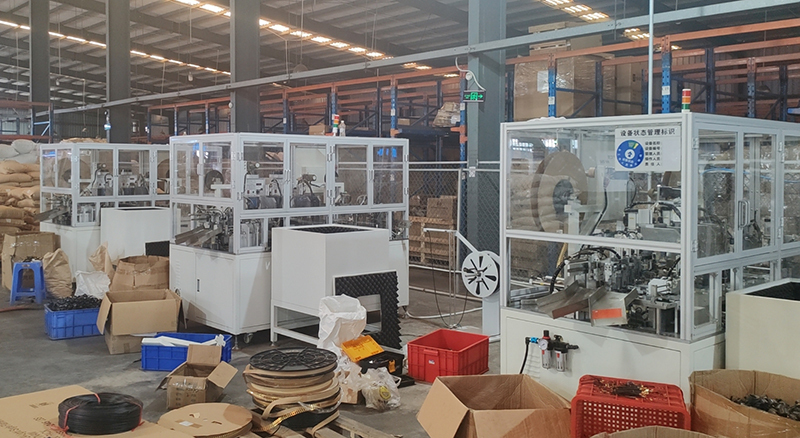

二、電源線插銅片焊線非標自動化設備的主要機構組成
設備采用模塊化架構設計，關鍵功能單元包括?
| 機構模塊 | 核心組件 | 功能說明 |
| 銅片自動供料 | 振動盤+視覺定位系統 | 實現銅片姿態校正與高速供料（1200pcs/h），CCD檢測剔除不良品 |
| 導線處理單元 | 伺服拉線機構+激光剝皮裝置 | 導線定長裁切（精度±0.1mm）、精準剝皮（長度公差±0.05mm） |
| 插接裝配模塊 | 六軸機械臂+柔性夾爪 | 銅片與導線端子的μ級精度插接（重復定位精度±0.02mm），壓力反饋防錯系統 |
| 高頻焊接系統 | 中頻逆變焊機+恒壓力焊頭 | 焊接能量閉環控制（電流±5A，時間±1ms），焊點強度≥50N |
| 質量檢測單元 | 紅外熱成像儀+導通測試儀 | 焊點溫度場分析（溫差≤15℃）、電氣性能自動檢測（接觸電阻≤5mΩ） |
| 智能控制系統 | PLC+HMI+數據追溯系統 | 支持配方管理、生產數據實時監控（OEE≥85%），異常停機響應時間≤2s |
三、電源線插銅片焊線非標自動化設備的工作原理
設備運行采用"節拍式流水作業"，完整工藝流程如下：
3.1、物料準備階段（Cycle Time 2.5s）
3.1.1、銅片經振動盤排序后進入視覺定位工位，通過特征匹配算法（SIFT+模板匹配）完成姿態校正
3.1.2、導線經伺服牽引至設定長度，激光剝皮裝置進行非接觸式絕緣層去除（剝皮長度1.5-3mm可調）
3.2、精密插接階段（定位精度±0.015mm）
3.2.1、六軸機械臂采用力位混合控制策略，夾持銅片以3N接觸壓力插入導線端子
3.2.2、接觸深度由激光位移傳感器實時監測，超差自動觸發補償機制
3.3、智能焊接階段（焊接周期1.2s）
3.3.1、中頻焊接電源（頻率2kHz）輸出20-50kA脈沖電流，通過Cu-Cu擴散焊形成冶金結合
3.3.2、焊接過程采用PID溫度控制，焊點溫度穩定在450±10℃（銅熔點1083℃）
3.4、在線檢測環節（100%全檢）
3.4.1、紅外熱像儀采集焊點冷卻曲線，AI模型判斷焊接質量（識別率99.8%）
3.4.2、四點探針法測量接觸電阻，數據自動上傳MES系統
3.5、成品分揀輸出
3.5.1、合格品經皮帶線流入包裝段，不良品由氣動推桿分離至返修通道
3.5.2、設備自動生成質量報告（CPK≥1.67），支持SPC統計分析
該設備已通過UL認證，適用于醫療設備線束、新能源汽車充電槍等高端線纜制造領域，助力企業實現智能制造升級。
